燃油超音速喷涂设备SX-8000

SX-8000超音速火焰喷涂是一新型的HVOF系统，它的基本原理是将助燃剂氧气通过雾化喷嘴将煤油充分雾化后形成可燃混合气进入燃烧室，点火系统将其点燃后高温高压燃气，经拉伐喷嘴点火燃烧后形成高温高压的超音速焰流，送粉系统将粉末材料从低压区送入焰流中，加温加速后喷向工件表面形成高质量涂层。

SX-8000超音速火焰喷涂是在引进、消化、吸收国外先进设备和技术的基础上，进行开发的喷涂设备，与其他HVOF有八种不同显著的特性：

1．使用的燃料为煤油，助燃剂为氧气，是一种较安全的燃烧模式；

2．喷枪结构依据火箭发电机原理设计，燃烧室压力达到150PSI,焰流速度达到2000m/s以上,输出功率大且可无级调节；

3．喷枪采用径向送粉，这种新的注入方法使粉末可较好的溶化并均匀的分布于整个火焰中，提高了覆盖效率和涂层的质量；

4．系统设计将温度范围定位在一定区间，将速度提高作为结构优化的主要目标函数；经X射线衍射测试证明所制设备的涂层不仅结合强度高，涂层密度高，而且表面应力为压缩应力；

5．模块化设计，高性能PLC控制，操作安全简便；

6．燃烧设计产生的颗粒速度达1100米/秒（3300至3900 每英尺秒），明显快过其他的HVOF系统；

7．喷涂层厚度大于1/2英寸（压应力涂层），显微硬度高于任何其他HVOF系统（HV-80型喷涂WC-Co涂层显微硬度高达1450，而其他燃气HVOF喷枪喷涂WC-Co涂层显微硬度仅为900～1100）；

8． SX-8000超音速火焰喷涂型实现了绝佳的高压HVOF涂层质量,涂层可以达到90MPa的结合强度。

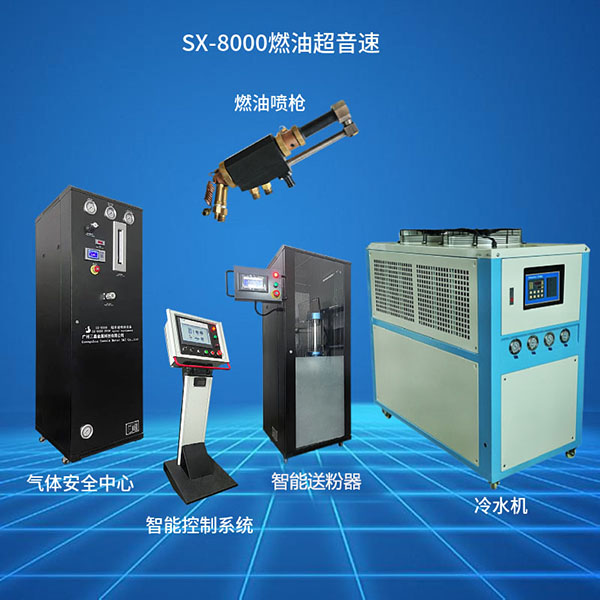

设备包括：① 人机界面智能控制系统②气体安全中心③智能送粉器 ④喷枪 ⑤冷却系统⑥煤油储存柜及管路连接等系统组成

1、人机界面智能控制系统

整套设备的控制中心

SX-80人机界面智能控制系统特点

SX-80人机界面智能控制系统,采用目前高新科技，对整个喷涂系统进行自动控制，等离子喷涂系统具有国外同类产品的先进水平，性能优越、操作方便，控制柜采用PLC触摸式控制终端，集操作，设置、帮助、显示、流程和故障警监控于一体，简化了面板设计，使用起来方便，操作更简单直观。

2、气体安全中心

（特别解注：因为H2气体是易燃易爆危险气体，使用质量流量计是电器元件，产生电火花会有燃烧爆炸的风险，故我司特别制造和研发的独立“水电气安全中心”为设备使用过程中提供安全保障功能）

功能特点：

A、三种气体（H2、N2、Ar2)泄漏检测系统。

B、气体泄漏报警装置。

C、快速切断进气管道。

D、喷枪回火防止、熄火装置。

E、漏电保护、切断并报警装置。

F、电流过流保护装置。

G、电压过压保护装置。

H、水流漏水压力感应装置。

I、水温超高警告，停机系统。

J、粉尘浓度监控报警，停机装置。

3，智能送粉器

新升级的智能双送粉系统技术优势介绍：

1、采用PLC和触摸屏设定参数，精确控制送粉精度和送粉速度。

2、系统包含两套独立的送粉装置，大罐容量20升，刮板式常规送粉，速度达150克/分钟。小罐采用转鼓式送粉，适合送各种超细微粉以及难送的混合粉。

3、采用全封闭塑钢机箱，不受外界温度，湿度等环境干扰，面板透明玻璃门，送粉状态一目了然。

4、可以选配送粉振动装置、粉罐粉体加热装置以及计量称重装置。

4、SX-8000燃油超音速喷枪

SX-8000超音速火焰喷枪采用煤油作为燃料，氧气为助燃气体，空气和水为冷却体，氮气送粉；喷枪可长时间连续稳定工作。

SX-8000燃油超音喷涂系统喷枪参数

5、SX-8000燃油超音速冷却系统

功能特点

测控温度范围-4.9℃—94.9℃，显示分辨率达到0.1℃，控制灵敏度0.1℃，偏移量范围-0.5℃—10℃，使用AC220V电源输入电压，仪表使用环境：相对湿度≤90%RH，温度在0—45℃无腐蚀防水环境。
