HVOF超音速火焰喷涂设备SX-5000

SX-5000超音速火焰喷涂设备介绍

SX-5000型超音速火焰喷涂设备主要原理：燃气与氧气的混合气体在高压下被送至位于喷枪出口处的点燃区并点燃。环状流动的热气流受到外围压缩空气流的压缩，使之加速形成超音速火焰。粉末在载气的作用下被送到喷枪的出口处，进入燃烧火焰中，形成涂层.

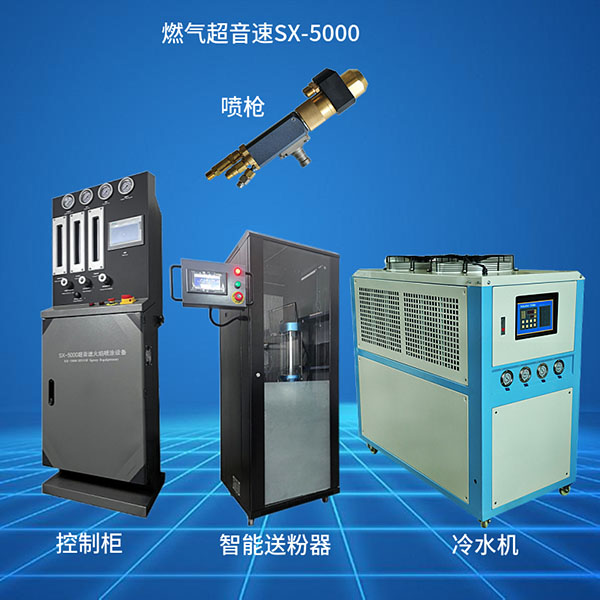

SX-5000型超音速火焰喷涂设备由喷枪、送粉器、控制系统、热交换系统和各种管路五

部分组成，属紧凑型喷涂设备，具有操作简单、工作稳定、燃耗低、涂层性能好的特点。

一． SX-5000控制柜

SX-5000超音速火焰喷涂系统具有国外同类产品的先进水平，性能优越、操作方便。能够实现喷涂过程的自动化操作，而且对系统进行实时监测，动态的控制喷枪的工作过程，能够对系统故障立即作出响应.

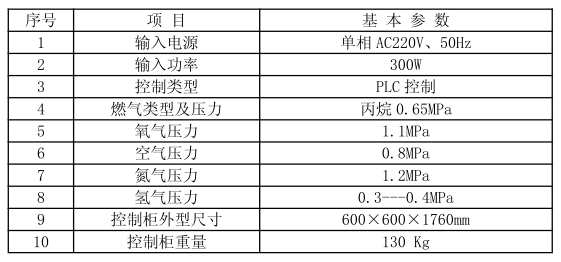

SX-5000控制柜参数

二．SX-5000送粉器
SX-5000超音速高速火焰喷涂送粉器是用来贮存喷涂粉末并按工艺要求向喷枪输送粉末的装置。采用氮气为送粉气，喷涂粉末通过送粉气得雾化振动使粉末输送到送粉器出口处，连同送粉气体一起离开送粉桶进入喷枪中。通过调节控制柜面板上的电位器可以调节送粉速度的快慢。

SX-5000 送粉器参数

三．SX-5000冷却系统：
双压缩机驱动减小整机体积，增大了您的空间；主要用以使喷管、密封圈获得有效的冷却，达到喷管、密封圈延寿的目的。

SX-5000冷却系统参数

四．SX-5000喷枪：

配备手工和机卡两用型喷枪，工作气体为氧气、丙烷；喷枪重量约3Kg；喷涂粒子速度≥450m/s ,喷枪可长时间稳定工作。

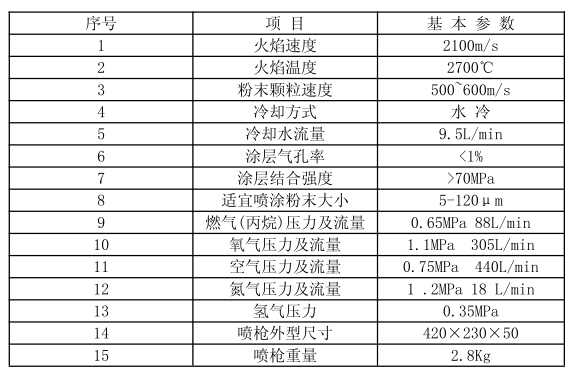

SX-5000喷枪参数
