等离子喷涂设备SX-80

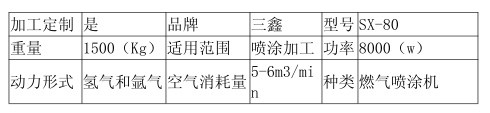

产品介绍:

SX-80等离子喷涂设备

1、等离子喷涂技术介绍

等离子喷涂是以等离子弧为热源，以喷涂粉末材料为主的热喷涂方法。

① 等离子喷涂的步骤

等离子喷涂时，在阴极和阳极(喷嘴)之间产生一直流电弧，该电弧把导入的工作气体加热电离成高温等离子体并从喷嘴喷出形成等离子焰。粉末由送粉气体送入火焰中被熔化、加速、喷射到基体材料上形成涂层。工作气体可用氩气、氮气，或由这些气体中再掺入氢气，也可采用氩和氦的混合气体。

② 等离子喷涂的特点

（1）能够喷涂多种喷涂材料，尤其能喷涂熔点高的难熔材料，如难熔金属、陶瓷、金属陶瓷及其它特殊功能材料；

（2）可以选择惰性气体为工作介质，减少喷涂粒子在飞行过程中的氧化反应；

（3）涂层的结合强度高，气孔率低；能通过控制工艺参数制备精细涂层。

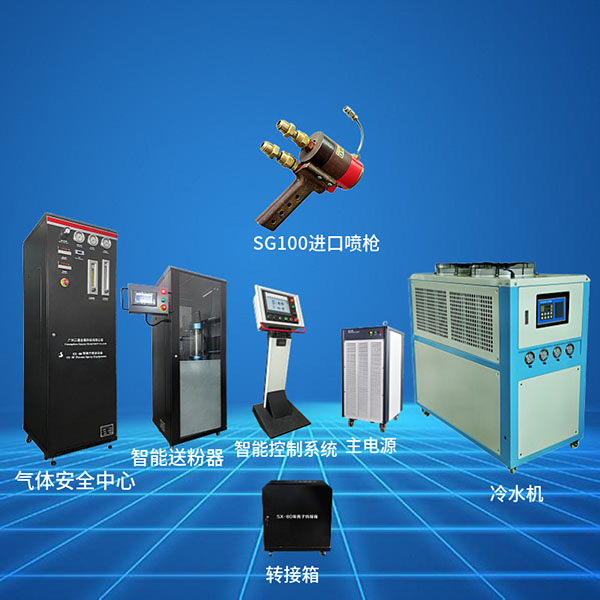

③ 等离子喷涂的主要设备

包括人机界面智能控制系统，气体安全中心,转接箱，SG100喷枪，主电源，智能送粉器,智能送粉器，冷却系统。

2、SX-80型等离子喷涂设备配置情况介绍

SX-80型等离子涂设备是在引进吸收PT-A3000和METCO-9M等离子喷涂设备的基础上研制成功的，其设备总体水平与METCO-9M相当。

（一）、人机界面智能控制系统

整套设备的控制中心

SX-80人机界面智能控制系统特点

SX-80人机界面智能控制系统,采用目前高新科技，对整个喷涂系统进行自动控制，等离子喷涂系统具有国外同类产品的先进水平，性能优越、操作方便，控制柜采用PLC触摸式控制终端，集操作，设置、帮助、显示、流程和故障警监控于一体，简化了面板设计，使用起来方便，操作更简单直观。

（二）、气体安全中心

（特别解注：因为H2气体是易燃易爆危险气体，使用质量流量计是电器元件，产生电火花会有燃烧爆炸的风险，故我司特别制造和研发的独立“水电气安全中心”为设备使用过程中提供安全保障功能）

功能特点：

A、 三种气体（H2、N2、Ar2)泄漏检测系统。

B、 气体泄漏报警装置。

C、 快速切断进气管道。

D、 喷枪回火防止、熄火装置。

E、 漏电保护、切断并报警装置。

F、 电流过流保护装置。

G、 电压过压保护装置。

H、 水流漏水压力感应装置。

I、 水温超高警告，停机系统。

J、 粉尘浓度监控报警，停机装置。

（三）、SX-80 转接箱

整个喷涂系统的转接中心，它把电源、控制柜、热交换器、喷枪连接在一起。箱内装有高频点火、水路、气路报警装置。箱体可移动，水电缆长度为5m（标准型）。

外形尺寸：615mm（长）x 470mm（宽）x 300mm（高）

重量：约125kg

将等离子设备的水电混合后送到喷枪 ，同时提供喷枪起弧时所需要的高频脉冲电压及检测喷枪回水温度和冷却水压力，轻巧灵活，方便拖动。起弧性能好，减小喷嘴起弧时瞬间电流冲击。

SX-80等离子喷涂系统转接箱参数表

序号	项 目	基 本 参 数
1	输入电压	AC220V、50Hz/80Hz
2	额定功率	250W
3	控制方式	外控
4	输出高频电压	AC2500~3000
5	外型尺寸	615×470×300mm
6	重量	125 Kg

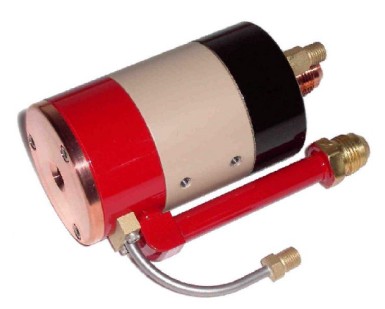

（四）、原装进口SG100喷枪

工作主气为氩气或氮气，辅气为氢气。
工作电流：100~800A
工作电压：Ar+H2为50~75V        N2+H2为50~80V。

并为喷枪提供以下配件：喷咀、送粉及冷却空气喷射架、水电缆、电极头、绝缘体、密封圈、专用工具等。

SX-80型喷枪用于生产型热喷涂作业，其最大输出功率达80KW，这种喷枪额定功率较高，因此在生产环境下可以使用高送粉额定功率，缩短喷涂时间，降低加工处理成本。标准结构使其可进行快速硬件更换。各种喷嘴、电极和粉末口可选，以适应喷涂不同材料的要求

SX-80等离子喷涂系统喷枪参数表

序号	项 目	基 本 参 数
1	额定输出功率	80KW
2	额定电流	10-1000A
3	工作电压	30-100V
4	外型尺寸	137*143*175mm
5	重量	1.8Kg

（五）、SX-80主电源

可控硅整流，最大输入功率85KW，暂载率100%；最大输出功率80KW，在电网波动±15%的条件下，可正常工作，电流波动范围：±1~±2%。

外形尺寸：1200mm（长）x 800mm（宽）x 900mm（高）

重量：约1000Kg

为喷枪提供直流电源，智能化模块控制，采用模块化整流，软起弧，可连续24小时工作无故障；是目前国内最出色的等离子电源。

SX-80等离子喷涂系统主电源参数表

序号	项 目	基 本 参 数
1	输入电源	3P   AC380V、50Hz/60Hz
2	额定输出功率	80KW
3	空载最高电压	DC125V
4	工作电流	10-1000A
5	工作电压	30-100V
6	电源特性	恒流源
7	电流精度	<1%
8	负载率	90%
9	电源外型尺寸	650×650×1200mm
10	重量	1000Kg

（六）、智能送粉器

新升级的智能双送粉系统技术优势介绍：

1、采用PLC和触摸屏设定参数，精确控制送粉精度和送粉速度。

2、系统包含两套独立的送粉装置，大罐容量20升，刮板式常规送粉，速度达150克/分钟。小罐采用转鼓式送粉，适合送各种超细微粉以及难送的混合粉。

3、采用全封闭塑钢机箱，不受外界温度，湿度等环境干扰，面板透明玻璃门，送粉状态一目了然。

4、可以选配送粉振动装置、粉罐粉体加热装置以及计量称重装置。

（七）、SX-80热交换器（冷却系统）

SX-80型热交换机，又称为制冷机或冷水机，主要用以将通过喷枪冷却蒸馏水经过制冷原理换热后得到较低水温的冷却蒸馏水循环后再进入喷枪，使喷枪获得有效的冷却，达到喷枪始终处于合适的工作温度并喷嘴延寿的目的.双压缩机驱动减小整机体积，增大了您的空间；

SX-80等离子热交换器参数表

序号	项目	基 本 参 数
1	机组外形	2000×780×1910（mm）
2	循环水箱容量	250KG
3	制冷量	35KW
4	出水温度波动	5℃
5	电源	3P  AC380  50HZ/80HZ
6	压缩机	双压缩机	产地：日本三洋（合资）
7	出水压力	4---8Kg可调	出水流量	6 m3/h
8	外循环泵	额定功率1.1KW	额定电流1.5A
9	制冷剂注入量	11Kg	制冷煤体	F22
10	风机功率	85W×2
11	输入总功率	13.5KW
12	重量	450Kg

功能特点

测控温度范围-4.9℃—94.9℃，显示分辨率达到0.1℃，控制灵敏度0.1℃，偏移量范围-0.5℃—10℃，使用AC220V电源输入电压，仪表使用环境：相对湿度≤90%RH，温度在0—45℃无腐蚀防水环境。
